Zaručujte vynikající kvalitu krimpování díky ergonomickému a vysokorychlostnímu systému analýzy průřezu krimpování
Úvod:
V
Dnešní výrobní prostředí, spolehlivost krimpování kabelových svazků
připojení je prvořadé pro výkon a bezpečnost nesčetných
produkty. Představujeme pokročilý systém pro analýzu krimpovacího průřezu,
Komplexní a uživatelsky přívětivé řešení navržené tak, aby
výrobci s rychlou a přesnou kontrolou kvality. Tento systém je
navrženo pro efektivní přípravu vzorků, zobrazování s vysokým rozlišením,
a přesná analýza, která poskytuje kritický přehled o kvalitě krimpování
a zajištění dlouhodobé integrity vašich kabelových svazků. Od
automobilový a kosmický průmysl až po elektroniku a další, tento systém je váš
Základní nástroj pro udržení nejvyšších standardů krimpování
dokonalost ukončení.
Klíčové vlastnosti a výhody: rychlost, přesnost a design zaměřený na uživatele
Toto
Systém pro analýzu krimpovacího průřezu je pečlivě zkonstruovaný
řešení, které kombinuje pokročilou technologii s praktickým designem,
Nabízí sadu funkcí navržených pro zefektivnění kontroly kvality
Zpracovávejte a poskytujte bezkonkurenční přesnost:
Integrované řezání a broušení pro rychlou přípravu vzorků: Srdcem systému je integrovaný modul pro řezání a broušení.
Tato pokročilá jednotka provádí oba klíčové kroky přípravy vzorku v a
jednotný, bezproblémový provoz, který výrazně urychluje pracovní postup a
Zajištění konzistentních a vysoce kvalitních průřezů. Tento integrovaný
Minimalizuje ruční manipulaci a potenciální chyby, což vede k většímu
spolehlivá analýza.
Vysokorychlostní analýza: Výsledky za méně než 5 minut: Čas je ve výrobě zásadní. Tento systém je navržen pro rychlou propustnost a je schopen dokončit celé zpracování a analýzu jednoho průřezu terminálu do 5 minut.
Tato výjimečná rychlost dramaticky zvyšuje efektivitu vašeho
proces kontroly kvality, který umožňuje rychlejší zpětnou vazbu, rychlejší vydání
rozlišení a zvýšení výrobní kapacity.
Ergonomický a modulární design pro pohodlí uživatele: Pohodlí obsluhy a snadné použití jsou klíčovými faktory při konstrukci tohoto systému. Ergonomický design minimalizuje únavu uživatele, zatímco modulární kombinace umožňuje snadný přístup ke komponentám a údržbu. Tento uživatelsky centrický
zajišťuje plynulejší a efektivnější pracovní postup a snižuje
doba školení obsluhy.
Systém snímání obrazu ve vysokém rozlišení dovážený z Japonska pro bezkonkurenční čistotu: Zažijte výjimečnou kvalitu obrazu se systémem snímání obrazu ve vysokém rozlišení dováženým z Japonska.
Tento systém zachycuje ostré a detailní průřezové snímky, což umožňuje
Přesné měření a analýza i těch nejsložitějších krimpů
struktury. Vynikající čistota obrazu umožňuje přesné vyhodnocení
kritické krimpovací parametry, zajišťující spolehlivé hodnocení kvality.
Vysoce výkonný mikroskop s možností 3D zobrazování: Systém obsahuje vysoce výkonný mikroskop, který poskytuje nejen zobrazování s ultra vysokým rozlišením, ale také vytváří vzpřímené trojrozměrné prostorové obrazy. Tato pokročilá funkce poskytuje silný stereoskopický smysl a jasné zobrazení se širokým zorným polem.
Tato 3D perspektiva vylepšuje vizuální analýzu krimpovacích struktur,
což umožňuje komplexnější pochopení kvality krimpování.

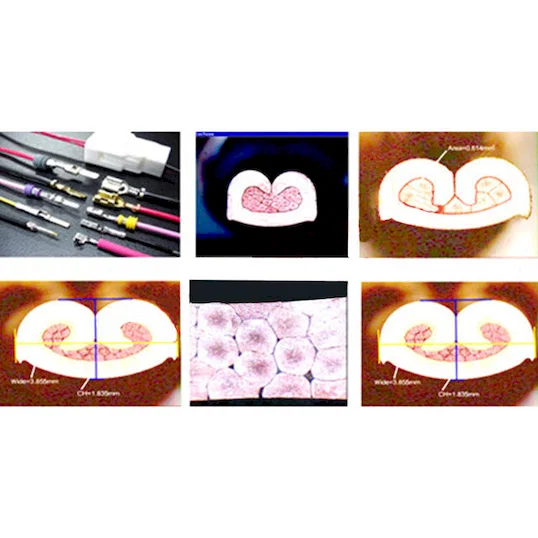

Precise Measurement and Area Calculation with Specialized Software: Equipped with specialized software, this system allows for simple and correct measurement of length and area.
The intuitive software interface facilitates accurate quantitative
analysis of crimp parameters, providing objective data for quality
assessment and process optimization. This precise measurement
capability ensures consistent and reliable quality control.
Robust Control System Powered by Japanese Mitsubishi PLC: At the core of the system's automation and control is a reliable Japanese Mitsubishi PLC controller (SBL).
This industry-leading controller ensures stable and precise operation
of all system modules, contributing to the overall accuracy and
dependability of the analysis process.
Wide Module Cut Range and Adjustable Speeds for Versatility: The system offers a module cut range of 0.13 to 6.00 mm2, accommodating a wide variety of wire sizes commonly used in harness manufacturing. Furthermore, adjustable rotate and grind speeds (2800 rpm), powered by imported German motors, allow for optimized sample preparation for different materials and terminal types. The cut speed of 2 mm/sec ensures efficient sample processing.
German-Imported Precision Cutting Wheel for Clean and Durable Cuts: The cutting module utilizes a high-quality cutting wheel (inner diameter 21.7 mm, OD 105 mm, thickness 0.5 mm) imported from Germany. This delicate and durable blade ensures clean, precise cuts, minimizing deformation and
preserving the integrity of the terminal cross-section for accurate
analysis.
Precise Z-Axis Tuning and X-Axis Shift for Optimized Sample Positioning: Fine-tune sample positioning with the Z-axis slightly tuning range of 0.00 to 5.00 mm and the X-axis shift driven by a Japanese Panasonic servo motor.
These precise adjustments ensure optimal sample alignment for both
cutting/grinding and imaging, contributing to consistent and accurate
results.
Eclipse Partial Electrolysis for Enhanced Surface Clarity: For challenging samples, the system incorporates eclipse partial electrolysis, capable of processing areas up to 6 mm2 with adjustable electrolysis times of 5 to 30 seconds. This feature enhances the surface clarity of the cross-section, improving image quality and analytical accuracy.
Versatile Magnification and Observation Range: The optical system offers a wide range of magnification options (0.75x to 5.0x with 0.5 stuck position shift technology for both Amplify and Tooth Pitch), allowing for detailed observation of crimp features at various scales. The observation range spans 1.2 to 8.2 mm (X-axis direction), providing a comprehensive view of the crimp cross-section.
Adjustable Ultra-Bright LED Illumination and XYZ Mobile Platform: Achieve optimal viewing conditions with an ultra-bright white LED light source with infinitely controllable intensity. The integrated XYZ-axis mobile platform with fine-tuning (range +/- 6 mm) allows for precise positioning and examination of different areas within the cross-section in three dimensions.
Comprehensive Analysis Software and Data Recording: The system is bundled with Section-ms software and utilizes a Japanese industrial HD video system with a 3-megapixel camera and USB 2.0 connectivity for image capture and analysis. This integrated software suite provides a range of measurement tools, including enhanced measurement tools for compression ratios, certified for use in demanding industries like automotive, home appliances, and IT.
Technical Specifications:
Feature
Specification
Control System
Japanese Mitsubishi PLC controller - SBL
Module Cut Range
0.13 ~ 6.00 mm2
Rotate Speed (Cut & Grind)
2800 rpm (Imported motor from Germany)
Cut Speed
2 mm / sec
Cut Wheel
Inner Diameter: 21.7 mm, OD: 105 mm, Thickness: 0.5 mm (Germany Imported)
Module Grind Speed
2800 rpm (Imported motor from Germany)
Z-axis Tuning Range
0.00 ~ 5.00 mm
Sandpaper OD
100 mm
X-axis Shift
Japanese Panasonic servo motor
Eclipse Electrolysis Area
Up to 6 mm2
Electrolysis Time
5 ~ 30 sec
Picture Ingestion
High quality, low distortion optical instrument with 10x eyepiece
Japanese industrial HD video system 3-megapixel, USB 2.0
Tool Certification
Automotive/Home Appliance/IT Industry Certified
K čemu slouží přenosný analyzátor průřezu stisku WPM-SES?
WPM-SES je vysokorychlostní přenosný analyzátor určený pro přesnou analýzu průřezu stisku ve výrobě svazků drátů a kabelů. Používá se pro kontrolu kvality k měření a ověření rozměrů stisku, čímž zajišťuje elektrickou spolehlivost a mechanickou pevnost svorek pro dráty v rozsahu od 0,13 do 6,00 mm².
Jaké jsou klíčové technické vlastnosti analyzátoru WPM-SES?
WPM-SES disponuje vysoce výkonným PLC Mitsubishi pro spolehlivé řízení, přesnými německými motory pro konzistentní provoz, 10x optickým přístrojem pro detailní kontrolu a rychlostí řezu 2800 ot./min pro rychlou a čistou přípravu vzorků. Tato kombinace zajišťuje přesnou a opakovatelnou analýzu výšky, šířky a plochy průřezu stisku.
Jak analyzátor WPM-SES zlepšuje kontrolu kvality svazků drátů?
Poskytnutím rychlé analýzy průřezu přímo na místě umožňuje WPM-SES okamžitou detekci vad stisku, jako je nedostatečný nebo nadměrný stisk či nesprávné umístění drátu. To umožňuje úpravy procesu v reálném čase, snižuje zmetkovitost a přepracování a zajišťuje, že každý stisk splňuje průmyslové normy pro vynikající spolehlivost a bezpečnost produktu.
Je analyzátor WPM-SES vhodný pro použití přímo na výrobní lince?
Ano, jeho přenosný a robustní design je ideální pro použití přímo ve výrobě nebo v laboratořích kontroly kvality. Vysokorychlostní řezání a integrovaný pracovní postup analýzy systému umožňují technikům provádět kontroly kvality bez nutnosti odesílání vzorků do samostatné laboratoře, což výrazně urychluje inspekční cykly a podporuje principy štíhlé výroby.
Jaké velikosti drátů analyzátor WPM-SES zvládne?
WPM-SES je univerzální a dokáže analyzovat stisky pro širokou škálu průřezů drátů od 0,13 mm² (ultrajemné) až do 6,00 mm². Tato široká schopnost jej činí vhodným pro různé aplikace v automobilovém, leteckém, spotřebitelském a průmyslovém sektoru výroby kabelových svazků.
